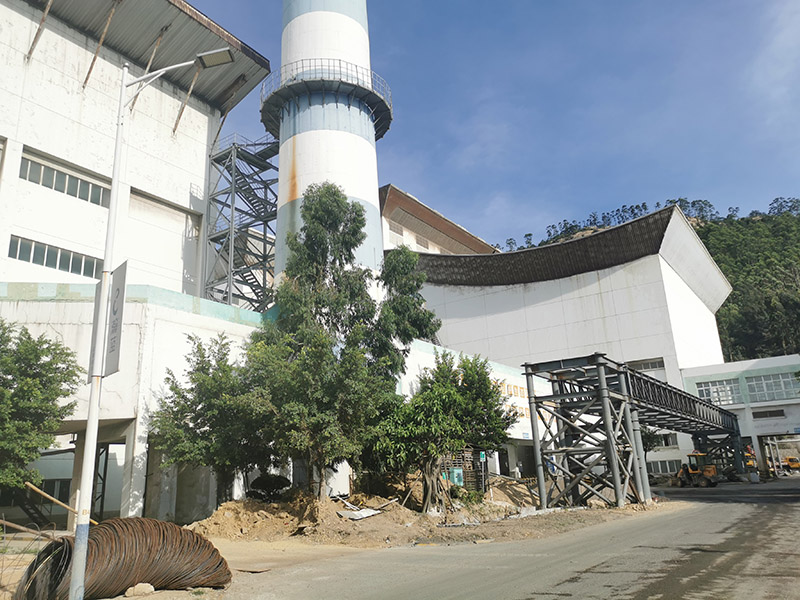

受检烟囱位于陕西省，为地上一座单筒式现浇钢筋混凝土结构烟囱。为了解受检烟囱安全状况，为后续工作提供技术依据，特委托对烟囱进行可靠性和抗震鉴定。

　　根据烟囱可靠性和抗震鉴定的相关要求，针对受检烟囱的特点和实际状况，本次检测鉴定的主要内容包括：

　　（1）烟囱原设计情况调查；

　　（2）烟囱使用情况调查；

　　（3）烟囱尺寸与配筋情况复核；

　　（4）烟囱完损状况检测；

　　（5）烟囱变形测量；

　　（6）烟囱筒壁材料强度检测；

　　（7）烟囱筒壁承载能力复核和地基承载力复核；

　　（8）烟囱结构可靠性鉴定；

　　（9）抗震鉴定；

　　（10）鉴定结论及处理建议。

　　（11）依据检测结果和相关标准要求，撰写可靠性和抗震性鉴定报告，给出鉴定结论与处理建议。

　　一、检测依据

　　（1）国家标准《建筑结构检测技术标准》GB/T 50344-2019；

　　（2）国家标准《混凝土结构现场检测技术标准》GB/T 50784-2013；

　　（3）行业标准《建筑变形测量规范》JGJ 8-2016；

　　（4）行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011；

　　（5）行业标准《混凝土中钢筋检测技术标准》JGJ/T152-2019。

　　二、烟囱原设计情况调查

　　受检烟囱位于江西省，为地上地上一座单筒式现浇钢筋混凝土结构烟囱。筒壁结构采用钢筋混凝土，烟囱高度80m，外立面上设置有预埋式钢爬梯和圆钢防雷接地，25.0m和75.5m处设置监测环形钢平台。

　　筒身顶部外径3820mm，底部外径7320mm；筒身顶部内径3500mm，底部内径6720mm，筒壁厚度为160mm~300mm；防腐层采用0M耐酸防腐涂料，防腐层厚度1.5mm；内衬层采用KS防水型耐酸耐热浇筑料，标高±0.000m~20.00m厚度为250mm、20.00~80.00m厚度为150mm。

　　三、烟囱使用情况调查

　　通过调查相关资料，自建成以来烟囱所在场地未曾发生地震，筒壁未曾受到撞击、火灾、超负荷使用等情况。

　　据委托方介绍，烟囱原为直接排烟法（即排放干烟气，依据国家标准《烟囱工程技术标准》GB/T 50051-2021第2.0.2条“干烟气相对湿度小于60%、温度不大于90℃”），为达到环保要求于2016年将排烟方式改为湿法脱硫排烟法（即排放潮湿烟气，依据国家标准《烟囱工程技术标准》GB/T 50051-2021第2.0.3条“湿烟气相对湿度为饱和状态、温度不大于60℃的烟气”），要求脱硫浆液PH值控制在5.2~5.8之间，根据国家标准《工业建筑防腐蚀设计标准》GB 50046-2018表3.1.5，液态介质对建筑材料的腐蚀性等级为弱腐蚀性。

　　四、烟囱尺寸和配筋情况复核

采用钢筋探测仪对主要混凝土构件的配筋数量（包括水平箍筋间距和竖向钢筋间距）进行测量和纵向受力钢筋保护层厚度，个别部位凿开混凝土；采用0-200mm游标卡尺量测钢筋直径；采用5m钢卷尺等对烟囱各截面外径尺寸、筒壁厚度、内衬层厚度进行测量，并与标准图集《钢筋混凝土烟囱》（05G212）中TB80/3.0-1进行比较复核。测量结果表明，受测烟囱抽检部位实测水平箍筋间距、直径，竖向钢筋间距、直径与标准图集《钢筋混凝土烟囱》（05G212）中TB80/3.0-1基本相符；抽检部位实测竖向钢筋保护层厚度基本满足设计要求；受测烟囱各截面外径尺寸、筒壁厚度与标准图集《钢筋混凝土烟囱》（05G212）中TB80/3.0-1基本相符。
